剛性陰極線彈性聯接板的制作方法(fa)

【技術領域】

本實用新型涉及一種電除塵器，尤其涉及一種電除塵器用剛性陰極線彈性聯接板。

【背景技術】

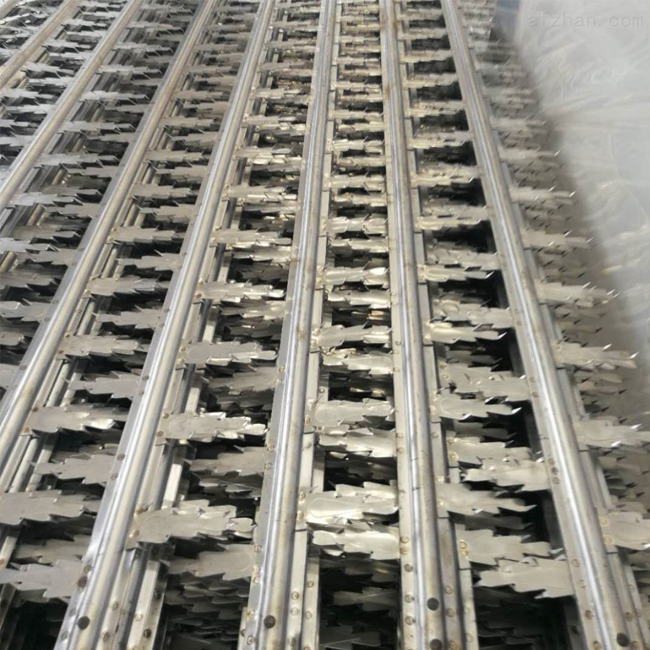

目前(qian)電(dian)除塵器上應用的(de)(de)陰(yin)極(ji)線(xian)品種(zhong)較多(duo)，如管狀(zhuang)芒(mang)刺線(xian)、方管針刺線(xian)、管狀(zhuang)多(duo)刺線(xian)、螺(luo)旋線(xian)等(deng)。其中(zhong)剛(gang)性(xing)陰(yin)極(ji)線(xian)的(de)(de)機械強度高，在電(dian)場(chang)中(zhong)不容易產生晃動，但是剛(gang)性(xing)陰(yin)極(ji)線(xian)與陰(yin)極(ji)框架(jia)之(zhi)間的(de)(de)安裝方式(shi)大(da)多(duo)采(cai)用螺(luo)栓(shuan)(shuan)聯接(jie)(jie)固定等(deng)方式(shi)，現場(chang)安裝施工時螺(luo)栓(shuan)(shuan)和螺(luo)母(mu)一般采(cai)用點焊，容易發(fa)生螺(luo)栓(shuan)(shuan)、螺(luo)母(mu)掉落。螺(luo)栓(shuan)(shuan)、螺(luo)母(mu)掉落后落入灰(hui)斗，可能(neng)引起灰(hui)斗下口(kou)的(de)(de)輸灰(hui)系統(tong)中(zhong)的(de)(de)卸灰(hui)閥(fa)等(deng)發(fa)生故障，影響電(dian)除塵器的(de)(de)正常(chang)運(yun)行。剛(gang)性(xing)陰(yin)極(ji)線(xian)的(de)(de)強度一般較高，夕卜形(xing)也比較大(da)，成(cheng)本(ben)比較高。它們缺乏(fa)彈性(xing)，而且為了(le)防止熱膨脹(zhang)拉傷陰(yin)極(ji)線(xian)，其中(zhong)一端(duan)與框架(jia)之(zhi)間的(de)(de)連接(jie)(jie)采(cai)用腰形(xing)孔又(you)不壓緊(jin)等(deng)方式(shi)，呈(cheng)松動狀(zhuang)態。如果減小(xiao)陰(yin)極(ji)線(xian)的(de)(de)外形(xing)尺寸(cun)，剛(gang)性(xing)會變(bian)差，可能(neng)會產生較大(da)的(de)(de)晃動。

目前剛性陰(yin)極線的聯接板一般采用普通電(dian)焊焊在(zai)陰(yin)極框架上，由于陰(yin)極線數量巨大，不(bu)(bu)但工作量繁重，而且電(dian)焊煙塵污染(ran)車間環境，對工人身(shen)體健康(kang)不(bu)(bu)利。

目前環保行業(ye)迫切需要(yao)既能(neng)增加(jia)陰(yin)極(ji)線(xian)的(de)彈性(xing)、又有(you)很(hen)高(gao)的(de)可靠性(xing)、生(sheng)產工藝簡單、環保性(xing)好的(de)剛性(xing)陰(yin)極(ji)線(xian)安裝附件和安裝方式(shi)。

【發明內容】

本(ben)實用新型，要(yao)解決的技術(shu)問題(ti)是提供一(yi)種能(neng)增(zeng)加剛性(xing)陰極線(xian)的彈性(xing)、現場無焊接(jie)、安裝(zhuang)工作量小的電(dian)除塵(chen)器(qi)用剛性(xing)陰極線(xian)彈性(xing)聯(lian)接(jie)板(ban)。

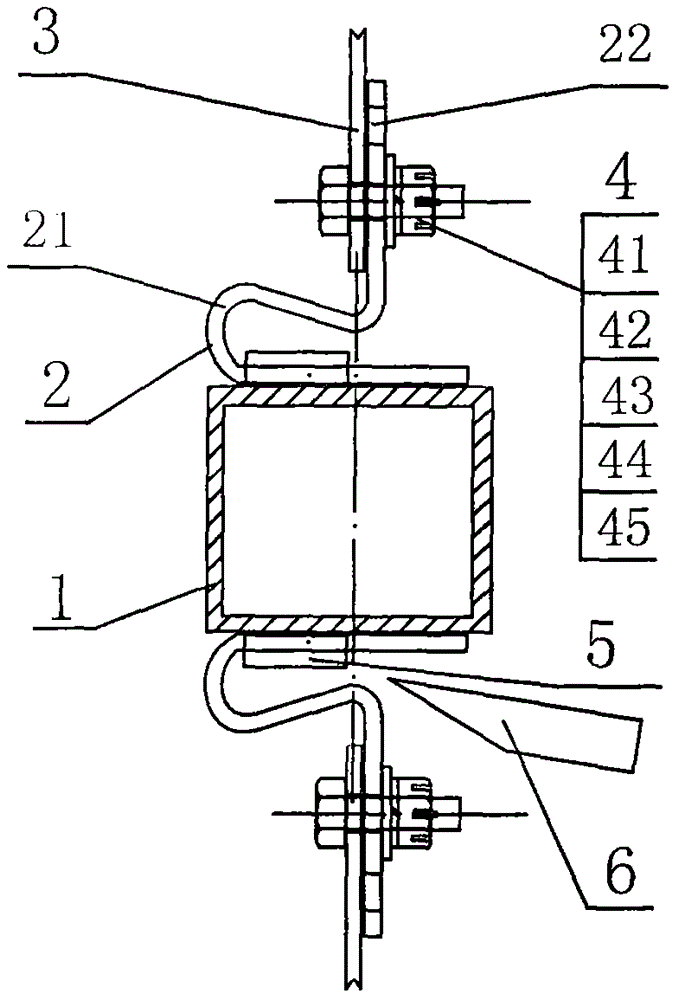

本實用新型(xing)，剛性(xing)(xing)(xing)(xing)陰極(ji)線(xian)彈(dan)性(xing)(xing)(xing)(xing)聯接板(ban)，包括陰極(ji)框架、彈(dan)性(xing)(xing)(xing)(xing)聯接板(ban)、剛性(xing)(xing)(xing)(xing)陰極(ji)線(xian)、緊(jin)固(gu)螺(luo)(luo)(luo)(luo)栓、點焊(han)壓板(ban)和(he)安(an)裝用斜(xie)面手柄，其特征(zheng)在(zai)于:彈(dan)性(xing)(xing)(xing)(xing)聯接板(ban)采(cai)用有(you)(you)(you)彈(dan)性(xing)(xing)(xing)(xing)的鋼板(ban)制(zhi)成，設有(you)(you)(you)彈(dan)性(xing)(xing)(xing)(xing)圓弧，它與陰極(ji)框架之間(jian)采(cai)用電阻焊(han)點焊(han)固(gu)定，點焊(han)壓板(ban)壓住彈(dan)性(xing)(xing)(xing)(xing)聯接板(ban)并點焊(han)在(zai)陰極(ji)框架上(shang)起加固(gu)作(zuo)用，緊(jin)固(gu)螺(luo)(luo)(luo)(luo)栓采(cai)用帶孔螺(luo)(luo)(luo)(luo)栓、開槽螺(luo)(luo)(luo)(luo)母和(he)直角鍍(du)鋅鋼絲銷的結構(gou)，防止松脫，安(an)裝時現場只(zhi)需(xu)要(yao)安(an)裝螺(luo)(luo)(luo)(luo)栓和(he)螺(luo)(luo)(luo)(luo)母，安(an)裝后能使剛性(xing)(xing)(xing)(xing)陰極(ji)線(xian)也富有(you)(you)(you)彈(dan)性(xing)(xing)(xing)(xing)。

彈性(xing)聯接(jie)板(ban)采用(yong)有(you)彈性(xing)的(de)鋼(gang)板(ban)沖壓成形，設(she)有(you)彈性(xing)圓弧。

彈(dan)性聯(lian)接(jie)板上沖(chong)有(you)安裝孔和備(bei)用孔，能(neng)得到不同(tong)的安裝孔距，剛(gang)性陰(yin)極(ji)線(xian)在(zai)安裝時選擇(ze)合適的安裝孔，使彈(dan)力的大小更加合適。

彈(dan)性聯接板(ban)與陰極框架之間采用電阻焊(han)點(dian)焊(han)固定(ding)，再在(zai)彈(dan)性圓弧的一側放上點(dian)焊(han)壓(ya)板(ban)并用電阻焊(han)點(dian)焊(han)固定(ding)。

直角鍍鋅鋼絲(si)采用把鍍鋅鋼絲(si)的一頭彎成(cheng)直角。

剛性(xing)陰(yin)極(ji)線安裝時，采用(yong)緊(jin)(jin)固螺(luo)(luo)(luo)栓(shuan)把剛性(xing)陰(yin)極(ji)線的一(yi)端固定在(zai)彈性(xing)聯接板(ban)上，緊(jin)(jin)固螺(luo)(luo)(luo)栓(shuan)采用(yong)帶(dai)孔螺(luo)(luo)(luo)栓(shuan)、平墊圈、彈簧墊圈和(he)開(kai)槽(cao)螺(luo)(luo)(luo)母組(zu)合，螺(luo)(luo)(luo)母擰緊(jin)(jin)后，用(yong)直(zhi)角鍍(du)鋅鋼絲銷順著槽(cao)子插入帶(dai)孔螺(luo)(luo)(luo)栓(shuan)的小孔后折彎壓緊(jin)(jin)。

剛性(xing)(xing)(xing)(xing)陰極線的(de)另一端安裝(zhuang)時，采用(yong)(yong)(yong)安裝(zhuang)用(yong)(yong)(yong)斜面手柄插入彈(dan)(dan)性(xing)(xing)(xing)(xing)圓弧的(de)開口(kou)，使彈(dan)(dan)性(xing)(xing)(xing)(xing)聯(lian)接板的(de)彈(dan)(dan)性(xing)(xing)(xing)(xing)圓弧開口(kou)增大，發生變(bian)形，再同(tong)樣(yang)采用(yong)(yong)(yong)帶孔(kong)(kong)螺(luo)栓、平墊圈、彈(dan)(dan)簧(huang)墊圈和開槽螺(luo)母擰緊后(hou)，用(yong)(yong)(yong)直角鍍(du)鋅鋼(gang)絲銷順(shun)著槽子插入帶孔(kong)(kong)螺(luo)栓的(de)小孔(kong)(kong)后(hou)折(zhe)彎壓緊，拔出安裝(zhuang)用(yong)(yong)(yong)斜面手柄，彈(dan)(dan)性(xing)(xing)(xing)(xing)圓弧起張緊作用(yong)(yong)(yong)，使剛性(xing)(xing)(xing)(xing)陰極線富有(you)彈(dan)(dan)性(xing)(xing)(xing)(xing)，提高振動清灰(hui)的(de)效果，同(tong)時可以減小剛性(xing)(xing)(xing)(xing)陰極線的(de)外形尺寸，節約生產(chan)成本。

本實(shi)用新(xin)型，與現(xian)有技術相比，具有以下明顯優點和積極效果：

I.彈性(xing)(xing)聯接板的彈性(xing)(xing)圓弧發生變形后產生彈力，使剛性(xing)(xing)陰極線也富有(you)彈性(xing)(xing)，提高振動清(qing)灰的效果(guo)，同時可以減小剛性(xing)(xing)陰極線的外形尺寸，節約成本。

2.采用帶孔螺栓和直(zhi)角鍍鋅鋼(gang)絲銷固定，取消了現場焊接，輕松又可靠，螺栓螺母都不(bu)會(hui)松動或掉(diao)落，有利于電除塵(chen)器長期穩定的運(yun)行。

【附圖說明】
